고효율 태양광 인버터의 내부 아키텍처 분석-
상업용 태양광 인버터 내부 아키텍처, 이중-단계 토폴로지, 고전압 MPPT 효율성 및 열 역학에 대한 기술적 분석.
상업용 PV 전력 변환의 열 및 전기 병목 현상
상업용 태양광 설비는 열 경감, 다양한 조도 하에서의 스트링 불일치, 고온에서의 높은 스위칭 손실로 인해 지속적인 수익 저하에 직면해 있습니다. DC{1}}AC 변환 단계의 구성요소 오류는 유틸리티, 상업-및-산업(C&I) 프로젝트에서 예정되지 않은 현장 유지보수 호출의 40% 이상을 차지합니다.
이 가이드에서는 내부 보드{0}레벨 아키텍처, 열 방출 역학, 고효율 스트링 인버터의 MPPT 추적기 통합을 분석합니다.- 이는 EPC 엔지니어와 조달 전문가에게 전력단 신뢰성 평가, 시스템 LCOE(균등화 에너지 비용) 감소, 구성요소-수준 품질 보증 검증을 위한 엄격한 기술 기준을 제공합니다.
기술적 분석: 보드-레벨 아키텍처 및 핵심 메커니즘
듀얼-스테이지 하이-주파수 토폴로지

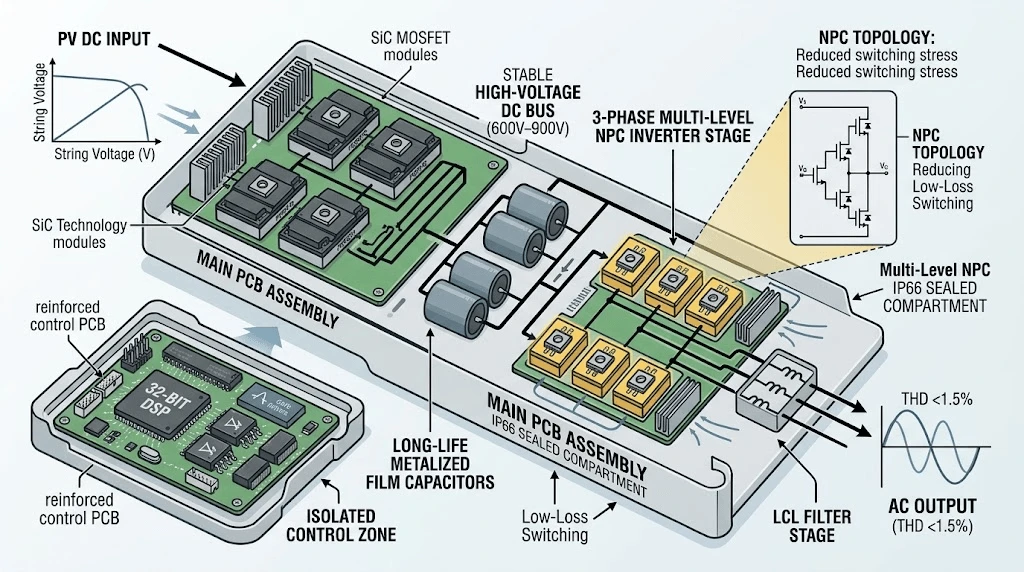

고{0}}효율성 스트링 인버터는 이중{1}단계 전력 변환 아키텍처를 활용합니다. DC-DC 부스트 스테이지는 다양한 스트링 전압을 안정적인 고{4}}전압 DC 버스(600V~900V)까지 확장하여 DC-AC 인버터 스테이지에 전력을 공급합니다.
· 전력 반도체: 레거시 IGBT를 개별 SiC(실리콘 카바이드) MOSFET으로 교체하면 역회복 손실이 최대 73%까지 줄어듭니다. SiC 반도체는 50kHz 이상의 스위칭 주파수를 지원하므로 총 고조파 왜곡(THD)을 증가시키지 않고도 더 작은 인덕터와 필름 커패시터를 사용할 수 있습니다.
· 3-NPC(상 중성점 고정) 토폴로지: 다중 레벨 NPC 토폴로지는 전원 스위치 전체의 전압 스트레스(장치당 VDC/2)를 줄여 무변압기 그리드 타이에서 dV/dt 저하를 최소화하고 98.6%의 피크 변환 효율을 달성합니다.

넓은 추적 창을 갖춘 고{0}}전압 MPPT 통합
듀얼-스테이지 아키텍처는 32비트 디지털 신호 프로세서(DSP)로 구동되는 동적 최대 전력 지점 추적(MPPT) 회로를 갖추고 있습니다.
넓은 MPPT 작동 범위: 200V~1000V 범위의 추적 창을 통해 이른-아침 시동과 늦은{3}}저녁 수확이 가능하며 일일 에너지 생성 창을 45~90분까지 연장합니다.
이중/다중-MPPT 라우팅: 이중-채널 MPPT 추적은 일치하지 않는 모듈 문자열 전체에서 부분적인 음영 손실을 격리합니다. 폐쇄형-루프 홀 효과 센서를 통한 전류 감지는 실시간-전압/전류 측정항목을 고속-교란-에 제공하고-100Hz 샘플링 속도에서 작동하는 (P&O) 알고리즘을 관찰합니다.
강화된 열 및 보호 아키텍처
전력 반도체에 열이 축적되면 접합 온도($Tj$)가 10도 상승할 때마다 내부 고장률이 두 배로 늘어납니다.
양극산화 알루미늄 열-싱크 돌출부:주 전원 스위치는 표준 압출 핀에 비해 표면적을 40% 최대화하는 핀- 구조를 특징으로 하는 냉간 단조 알루미늄 방열판에 직접 장착됩니다.
밀봉된 구획 격리:내부 레이아웃은 민감한 제어 전자 장치(DSP, 게이트 드라이버, 통신 보드)와 전력 전자 장치(인덕터 및 브리지 모듈과 같은 열{0}발생 구성 요소)를 분리합니다. 전력 전자 장치는 강제 공기를 통해 냉각되는 IP66 밀봉 챔버에 위치하여 메인 PCB를 먼지 축적 및 부식성 주변 공기로부터 격리합니다.
서지 보호:유형 II(또는 선택 사항인 유형 I+II) MOV(금속 산화물 배리스터)는 번개-로 인한 과도 서지로부터 DC 및 AC 단자를 모두 보호합니다.
업계 표준 및 재무 ROI 영향
구조 사양 비교: 표준 및 산업용-등급 인버터
|
하드웨어 매개변수 |
표준 상업용 인버터 |
산업용 SiC 고-효율 인버터 |
|
스위칭 반도체 |
표준 실리콘 IGBT |
실리콘 카바이드(SiC) MOSFET |
|
최고 효율 |
97.5% - 98.0% |
98.6% - 98.8% |
|
MPPT 전압 범위 |
350V - 850V |
200V - 1000V |
|
최대 출력에서의 THD |
< 3.0% |
< 1.5% |
|
내부 냉각 구역 |
단일-챔버 강제 공기 |
이중-챔버 격리 활성 냉각 |
|
작동 온도(경감 없음) |
최대 40도 |
최대 50도 |
|
커패시터 기술 |
표준 알루미늄 전해 |
높은-신뢰성 금속화 필름 |

재무 분석: LCOE 및 수율 최적화
25년 수명 주기 동안 작동하는 1MW 상업용 옥상 시스템의 경우:
효율성 수율 차이: 변환 효율이 0.8% 증가하면 설치 MW당 연간 약 12,800kWh의 추가 발전량을 얻을 수 있습니다.
열감소 방지: 40도에서 50도 사이의 온도 저하를 방지하여 여름 최대 일사량 기간 동안 손실된 에너지 출력을 최대 4%까지 복구합니다.
LCOE 영향: 수율 증가와 부품 교체 주기 감소로 인해 전체 LCOE가 $0.004/kWh에서 $0.007/kWh로 감소하여 작동 후 18개월 이내에 초기 하드웨어 프리미엄을 회수합니다.
시스템 통합 및 품질 관리 프로토콜
당사의 제조 공정에서는 모든 전력 변환 장치를 다단계 품질 관리 파이프라인에 적용합니다.-
완전한 상용 프로젝트를 통합하기 위해 당사의 고용량 문자열 플랫폼은-저용량 분산 자산을 포함한-시스템 하드웨어의 특수 균형과 함께 작동합니다.-10kW On-그리드 인버터더 작은 상업용 하위 배열을 위한 모델-
규정 준수 표준
안전 및 전력망 연결: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.
EMC 표준: EN 61000-6-2, EN 61000-6-4.
환경적 내구성: IEC 60068-2-52(염분무 부식 등급 6), IP66 먼지 및 물 유입 보호.

FAQ
Q: 이중-챔버 냉각 아키텍처는 염도가 높거나 습한 해안 설치에서 구성 요소 고장을 어떻게 방지하나요?-
답변: 듀얼-챔버 설계는 메인 제어 PCB를 고전력 열 방출 영역에서 분리합니다.- 고{3}}열 구성 요소(인덕터 및 방열판)는 IP66 등급의 외부 공기 흐름 채널에 수용되어 주변 공기가 핀 표면을 냉각시킬 수 있습니다. 민감한 제어 회로, 게이트 드라이버 및 커패시터는 건조 질소로 채워지거나 주변 공기 교환에 대해 밀봉된 별도의 밀봉된 IP66 인클로저에 수용되어 고전압 트레이스에서 염-안개 응축 및 전도성 먼지 증착을 제거합니다.
Q: 대량 수출 중 내부 PCB 어셈블리의 미세 파손을 방지하기 위해 어떤 포장 및 운송 보호 프로토콜이 구현되어 있나요?{0}}
A: 인버터는 섀시 크기에 맞게 조정된 고밀도 확장 폴리에틸렌(EPE) 충격{5}}완화 폼이 내장된 ISPM 15-준수 열 처리{2}}목재 상자에 포장됩니다. 자기 인덕터 및 메인 커패시터와 같은 모든 내부 무거운 구성요소- 및 메인 커패시터-는 솔더 조인트 고정에만 의존하는 대신 구조적 기계적 브래킷을 사용하여 메인 섀시 프레임에 고정됩니다. 배송에는 운송 화물을 추적하기 위한 일회용-3D 기울기{11}}및 충격 센서가 포함되어 있습니다.
Q: 맞춤형 펌웨어 또는 하드웨어 OEM 수정을 위한 기술 매개변수와 배송 일정은 어떻게 됩니까?
A: 펌웨어{0}}수준 맞춤설정(MODBUS RTU/TCP 레지스터 맵 수정,-전압 트립 임계값 이상 조정 또는 맞춤 그리드{2}}지원 프로필 통합)의 검증 주기는 영업일 기준 14일입니다. 하드웨어{5}}수준 수정(맞춤형 인클로저 코팅, 수정된 DC 커넥터 구성 또는 맞춤식 방열판 구조)은 전체 열 모델링, 프로토타입 생산 및 공장 승인 테스트(FAT)를 포함하여 6~10주 개발 일정을 따릅니다.
