태풍 지역의 경사 지붕 태양광 마운트에 대한 풍하중 검증에 대한 2026 엔지니어링 가이드

태풍 지역에서 경사 지붕 태양광 마운트에 대한 마스터 풍하중 테스트. 공기역학적 검증, 전단 볼트 사양 및 LCOE 보호에 대해 알아보세요.

1. 서론: 강풍 태양광 발전 배치의 구조적 실패 위험 완화

태풍이 자주 발생하는 해안 지역에 태양광 어레이를 배치하는 글로벌 EPC 계약자는 중요한 엔지니어링 문제에 직면해 있습니다. 표준 옥상 랙킹은 극심한 국지적 융기력과 고속 난류로 인해 생성된 음압 영역에 노출될 때 자주 실패합니다. 구조적 변위, 패스너 전단 피로 및 레일 좌굴은 치명적인 모듈 손실을 유발할 뿐만 아니라 심각한 책임과 장기간의 시스템 가동 중지 시간을 초래합니다.

이 기술 가이드에서는 지속적인 카테고리 5 태풍 조건에 대비하여 경사 지붕 태양광 마운트를 보호하는 데 필요한 경험적 검증 방법, 공기 역학적 최적화 원리 및 기계적 사양을 자세히 설명합니다. 풍동 테스트를 거친 프로파일 설계와 엄격한 구조 강화를 구현함으로써 엔지니어링 팀은 시스템 균형(BOS) 무결성을 보호하는 동시에 장기적인 프로젝트 수율을 보호할 수 있습니다.

2. 기술적 분석 및 핵심 메커니즘

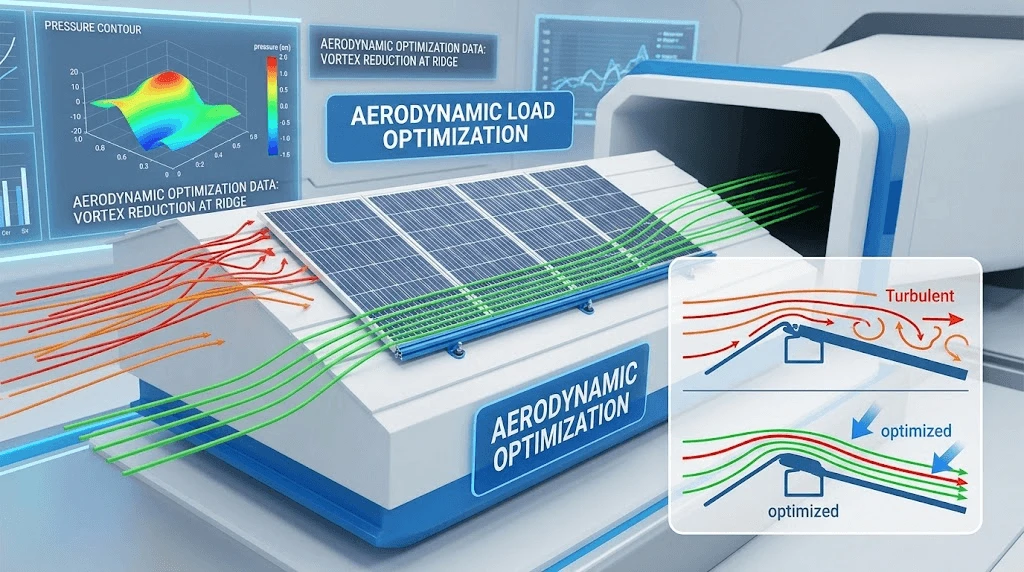

공기역학적 하중 최적화

경사진 지붕은 공기역학적 경사로 역할을 하여 능선을 가로지르는 풍속을 가속화하고 지붕 처마와 모서리를 따라 높은 흡입 구역을 만듭니다. 표준 평판 가정은 상업적 규모의 구조 모델링에 적합하지 않습니다. 고성능 경사 지붕 마운트는 로우 프로파일 기하학적 구조와 최적화된 경사각(일반적으로 지붕 ​​경사에 가깝게 일치하거나 제한됨)을 활용하여 분리 기포와 와류 발생을 최소화합니다. 경계층 풍동 테스트와 결합된 전산유체역학(CFD) 모델링은 모든 루프 영역에서 압력 계수(Cp)를 최소화하여 모듈 표면의 진동 플러터를 완화합니다.

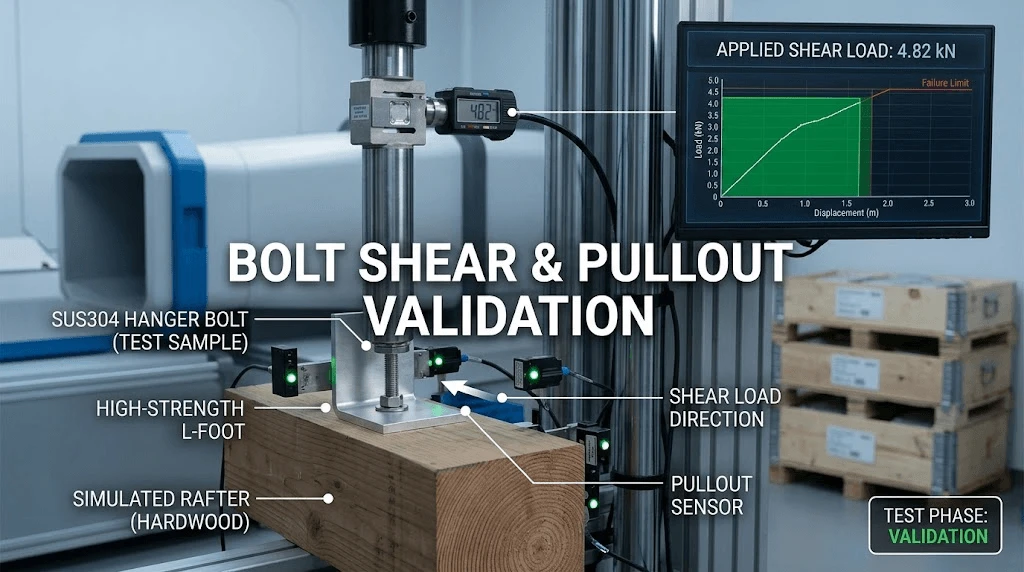

볼트 전단 저항 및 구조적 하중 경로

기계적 하중 경로는 PV 모듈 프레임에서 중간/끝 클램프, 장착 레일, 행거 볼트 또는 지붕 후크를 통해 기본 목재 또는 콘크리트 서까래로 직접 바람으로 인한 상승력과 항력을 전달합니다. 반복 하중 하에서 패스너 풀아웃 및 전단 파손을 방지하려면:

패스너 재료 사양:패스너는 취성 파괴 없이 높은 전단 응력을 견딜 수 있는 304 또는 316 구조용 스테인리스 스틸로 제작되어야 합니다.

토크 교정:알루미늄 모듈 프레임을 손상시키지 않고 일관된 클램핑 압력을 유지하려면 클램프에 보정된 토크 적용(일반적으로 M8 스테인리스 하드웨어의 경우 14~16Nm)이 필요합니다.

침투 밀봉:관통형 마운트의 경우 EPDM 후레싱 칼라 또는 독점 압축 씰이 물 유입을 방지하는 동시에 구조 프레임 부재 전체에 점하중을 균등하게 분산시킵니다.

3. 업계 표준 및 ROI 영향

구조적 규정 준수 매개변수

ROI 영향 및 LCOE 감소

악천후 발생 시 구조적 결함이 발생하면 비용이 많이 드는 부품 교체, 보험료 인상, 발전 중단 연장 등이 필요합니다. 엄격한 테스트를 거친 태풍 등급 경사형 지붕 마운트를 배치하면 표준 25년 작동 수명 주기 동안 구조적 개선 비용이 필요하지 않습니다. 기계적 강성을 유지하면 강풍 시 프레임 비틀림으로 인해 발생하는 실리콘 웨이퍼의 미세 균열을 방지하여 선형 전력 보증을 직접 보호하고 최적화된 균등화 에너지 비용(LCOE) 성능을 보장합니다.

4. 시스템 통합 및 호환성

안정적인 풍하중 성능을 위해서는 전체 태양광 자산 체인에 걸쳐 엄격한 하드웨어 동기화가 필요합니다. Hemao Industry 장착 아키텍처는 다양한 모듈 두께(30mm ~ 40mm)를 수용하는 범용 레일 채널을 활용하여 표준 상업용 프레임 패널 및 에너지 저장 인클로저와 원활하게 통합됩니다.

강풍 피치 루프 레일을 경량 복합 장착 피트 및 통합 접지 러그와 결합함으로써 설치 직원은 별도의 구리 접지 점퍼 없이도 지속적인 전기 본딩 경로를 유지합니다. 이 표준화된 모듈식 인터페이스는 설치 공수를 18%까지 줄이는 동시에 금속 이음매 지붕과 타일 및 배튼 구성 모두에서 기계적 부하 분산이 균일하게 유지되도록 보장합니다.

5. 품질 관리 및 글로벌 규정 준수

구조적 하드웨어가 해안 작업 현장에 도달하기 전에 엄격한 공장 품질 관리가 필수입니다. Hemao Industry는 다단계 품질 보증 프로토콜을 시행합니다.

원료 분광법:인장 및 항복 강도 준수를 보장하기 위해 AL6005-T5 압출의 원소 조성을 검증합니다.

양극 산화물 두께 테스트:해양 및 해안 환경에서 염수 분무 부식 방지를 위해 15um 이상의 산화물 층 두께를 보장합니다.

기계적 부하 테스트:최고의 인장 강도 마진을 확인하기 위해 조립된 레일 클램프 샘플에 대한 파괴 및 비파괴 로드 셀 테스트.

글로벌 인증:TUV Rheinland, ISO 9001 및 AS/NZS 1170.2 표준에 부합하는 전체 규정 준수 문서입니다.

6. FAQ

경사 지붕 장착 시스템은 염분 함량이 높은 태풍 상황에서 어떻게 구조적 무결성을 유지합니까?

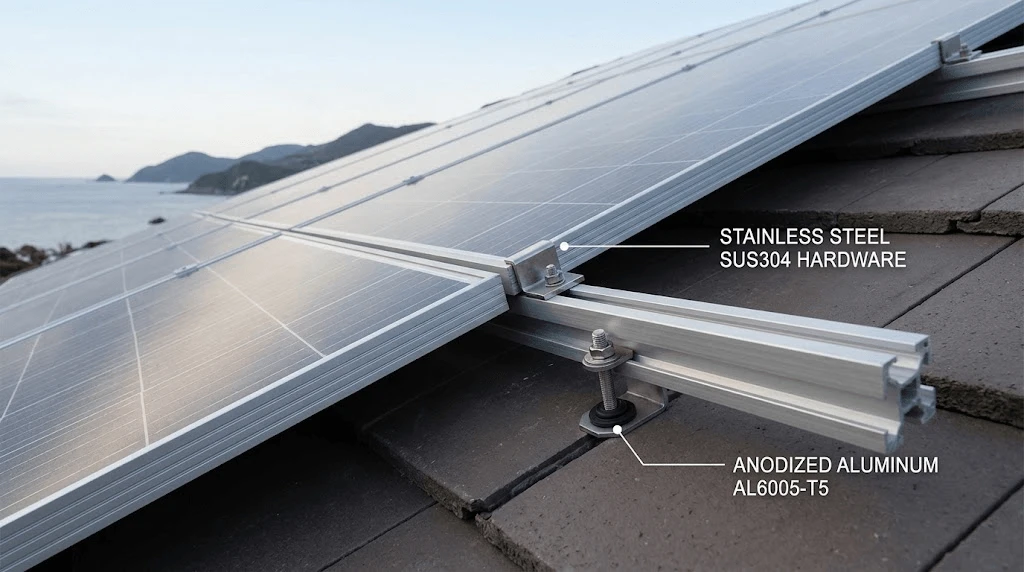

시스템은 해양 등급 AL6005-T5 알루미늄과 부동태화 SUS304 스테인레스 스틸 하드웨어를 결합하여 갈바닉 부식을 방지합니다. 보호용 양극 산화 코팅은 염수 분무 침투로부터 금속 기판을 밀봉하여 해안 습도와 빠른 속도의 바람에 의한 비에 지속적으로 노출된 후에도 구조적 무결성이 손상되지 않도록 보장합니다.

대형 마운팅 레일의 대량 국제 배송에는 어떤 포장 및 물류 프로토콜이 사용됩니까?

대량 배송은 강화된 나무 상자 또는 비연마성 폼 인터리브로 분리된 강철 밴드 팔레트 묶음으로 구성됩니다. 레일은 운송 이동을 최소화하기 위해 단단히 중첩되어 있으며 모든 패스너는 라벨이 붙은 방수 백에 사전 분류되어 현장 준비를 신속하게 처리하고 포트 처리 중 구성 요소 손실을 방지합니다.

맞춤형 OEM/ODM 풍하중 엔지니어링 장착 솔루션의 기술적 경계와 리드 타임은 얼마나 됩니까?

Custom engineering for non-standard roof pitches or extreme wind zones (>70m/s)에는 전용 CFD 분석 및 샘플 프로토타이핑이 포함됩니다. 초기 구조 시뮬레이션 보고서는 영업일 기준 5일 이내에 제공되며 전체 생산 및 툴링 승인은 프로젝트 규모에 따라 3~4주 이내에 완료됩니다.
