상업 및 산업(C&I) 부문 전반에 걸쳐 인산철리튬(LiFePO4) 에너지 저장 시스템(ESS)을 배포하려면 엄격한 운영 경계 요구 사항에 직면해 있습니다. LiFePO4 화학은 니켈-망간-코발트(NMC) 변형에 비해 고유한 열 안정성을 나타내지만 완화되지 않은 셀 불균형, 열 전파 및 제어 토폴로지 결함은 여전히 ​​자산 수명을 위협합니다.

최적의 전압 범위(2.5~3.65V) 밖에서 작동하는 단일 셀은 국부적인 성능 저하를 유발하여 1,500사이클 동안 사용 가능한 팩 용량을 최대 35%까지 줄일 수 있습니다. 또한 열 모니터링이 부적절하면 국지적인 가열 현상이 발생하여 예상치 못한 시스템 작동 중단 및 가동 중단 시간이 발생할 위험이 있습니다.

장기적으로{0}}균등화된 스토리지 비용(LCOS)을 보호하기 위해 EPC 계약업체와 프로젝트 관리자에게는 강력한 다층-배터리 관리 시스템(BMS) 아키텍처가 필요합니다. 이 분석에서는 유틸리티-등급 LiFePO4 팩 안정성에 필수적인 기본 제어 메커니즘, 밸런싱 토폴로지 및 진단 프로토콜을 간략하게 설명합니다.

기술적 분석: 핵심 안전 메커니즘 및 아키텍처

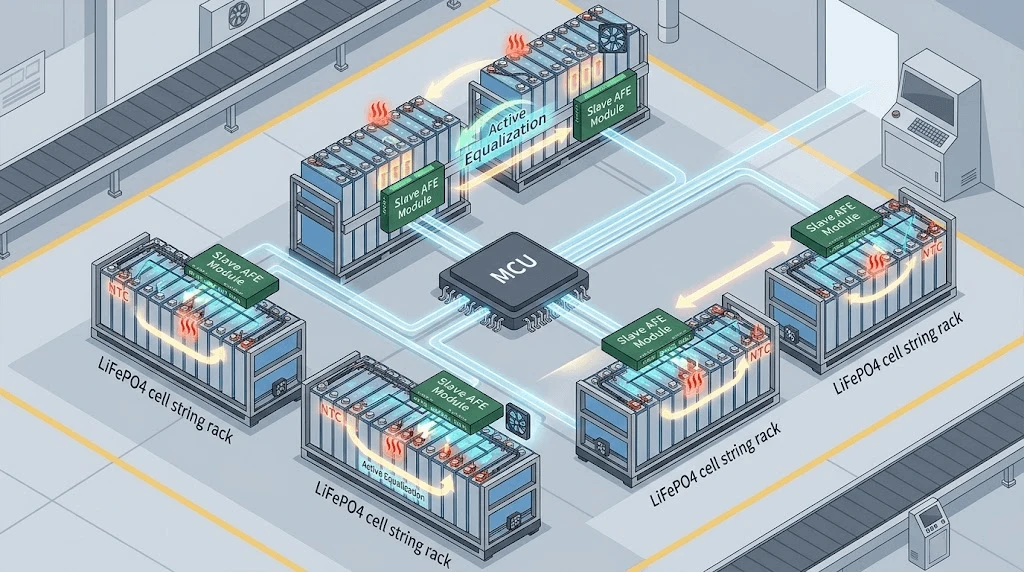

탄력적인 BMS는 분산된 마스터{0}}슬레이브 아키텍처를 사용합니다. AFE(아날로그 프런트엔드) IC는 셀 그룹을 직접 모니터링하여 격리된 CAN 버스 인터페이스를 통해 원격 측정을 중앙 MCU에 전달합니다.

1. 셀-레벨 전압 모니터링 및 임계값 교정

정밀 전압 감지에는 신호 허용 오차가 ±2mV 미만인 전용 AFE 채널이 필요합니다. 표준 LiFePO4 방전 곡선은 30%~80% 충전 상태(SOC) 사이의 극도로 평탄한 전압 안정 상태를 나타내므로 개방-OCV(개방 회로 전압) 방법은 상태 추정에 불충분합니다. 고급-등급 BMS는 쿨롱 계산과 확장 칼만 필터(EKF) 알고리즘을 결합하여 SOC를 ±2 이내로 정확하게 추적합니다. 보호 매개변수 임계값은 MCU 펌웨어 지연 시간과 관계없이 실행을 보장하기 위해 AFE 계층에서 하드웨어로 적용되어야 합니다.-

과-전압 차단(OVC):3.65V(셀 레벨) / 지연:<10 ms

과{0}}전압 복구: 3.45V

-전압 차단(UVC)에서:2.50V(셀 레벨) / 지연:<10ms

저-전압 복구:2.80V

2. 액티브 셀 밸런싱 토폴로지

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), 활성 밸런싱이 필요합니다.

능동형 시스템은 양방향 DC-DC 변환기 또는 용량성 스위칭 네트워크를 활용하여 충전 및 방전 주기 동안 더 높은{2}}전압 셀에서 낮은-전압 셀로 전하를 전송합니다. 2A와 5A 사이에서 전류 균형을 유지함으로써 활성 토폴로지는 대형 셀 스트링의 용량 차이로 인한 용량 손실을 완화하고 자산 수명주기 동안 사용 가능한 에너지 수율을 향상시킵니다.

3. 열 관리 및 예측 진단

모듈 전체의 온도 변화는 3도를 초과해서는 안 됩니다. BMS는 4개의 직렬 셀당 최소 1개의 센서 비율로 구성된 부온도계수(NTC) 서미스터와 전력 MOSFET 및 메인 버스바에 연결된 추가 프로브를 활용합니다.

통합 펌웨어는 열 변화도 dT/dt를 지속적으로 계산합니다. 국지적인 셀 온도 변화율이 1도/분을 초과하면 시스템은 절대 온도 초과 차단(55도 충전/60도 방전)에 도달하기 전에 진단 경고를 트리거합니다.{2}}

업계 표준 및 LCOS에 대한 영향

산업용{0}}등급 BMS를 선택하면 수명 주기 처리량을 늘리고 운영 비용(OpEx)을 줄여 프로젝트 재정을 직접적으로 변경할 수 있습니다.

LCOS 영향 분석

활성-밸런싱 BMS는 8,000-사이클 수명 동안 셀 불균형을 10mV 미만으로 유지함으로써 격리된 저전압 셀로 인한 조기 스트링 종료를 방지합니다. 이 기능은 다음을 통해 LCOS(균등화된 스토리지 비용)를 줄여줍니다.

· 사용 가능한 용량 보존:"가장 약한 링크" 효과를 방지하여 스트링 용량을 공칭 정격에 가깝게 유지합니다.

· 교체 주기 감소:중간 수명의 셀 모듈을 교체할 필요 없이 전체 팩 서비스 수명을 10년 이상 연장합니다.-

시스템 통합 및 호환성

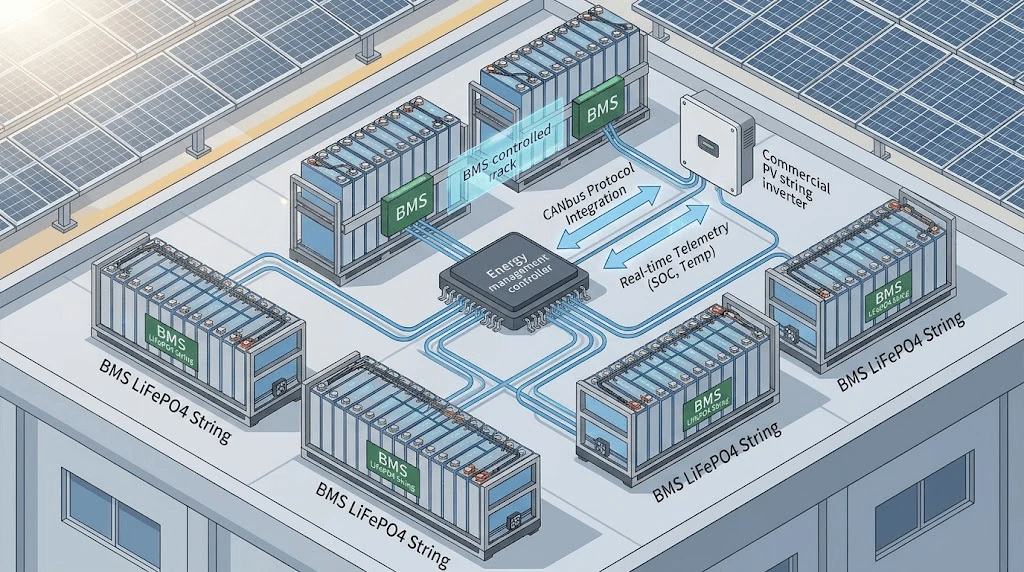

규정을 준수하는 BMS는 업스트림 전력 변환 시스템(PCS) 및 태양광 충전 컨트롤러와 원활하게 인터페이스되어야 합니다.

다음과 같은 상용 스토리지 솔루션을 배포할 때25.6V 100Ah 에너지 저장 모듈, 산업용 통신은 낮은-지연 CAN 버스 2.0B 및 Modbus RTU 프로토콜에 의존합니다. BMS는 동적 작동 한계를 실시간으로 인버터에 전송합니다.

충전 전류 제한(CCL):최대 셀 전압 및 내부 온도에 따라 동적으로 조정됩니다.

방전 전류 제한(DCL):최소 셀 전압, 온도 및 현재 SOC를 기준으로 조정됩니다.

이 폐쇄{0}}루프 통신은 열 또는 전압 제한이 위반되기 전에 인버터가 출력을 조절하도록 하여 부하 프로필이 심한 경우 시스템이 강제 종료되는 것을 방지합니다.

품질 관리 및 글로벌 규정 준수

산업 안전을 보장하려면 글로벌 테스트 표준을 준수해야 합니다.

UL 1973:고정식 애플리케이션에 사용되는 배터리에 대한 안전 표준입니다. 결함 조건에서 구조적 무결성, 셀 봉쇄 및 전기적 안전성을 검증합니다.

IEC 62619:열 폭주 전파 테스트 및 제어 장치 소프트웨어 안전 점검을 포함하여 산업용 리튬 배터리에 대한 기능 안전 테스트를 요구합니다.

유엔 38.3:고도 시뮬레이션, 열 충격, 진동, 충격, 외부 단락 및 강제 방전을 포함한 운송 안전 테스트.

제조 품질 관리에는 자동화된 EOL(End of Line) 테스트가 포함되어야 합니다.{0}} 모든 BMS 보드는 최종 조립 전에 단락 보호 검증, 모든 측정 채널에 대한 보정 확인, 높은 열 조건(50도)에서의 번인 컨디셔닝-을 거칩니다.

FAQ

1. BMS는 단락-회로 조건에서 열 폭주 전파를 어떻게 방지합니까?

BMS는 2개{0}}계층 방어 전략을 사용합니다. 즉, 현재 임계값이 위반되면 1차 단락 하드웨어 인터럽트가 100마이크로초 미만의 초{2}}고속 솔리드 스테이트 스위치/MOSFET 연결 해제를 트리거합니다. 기계식 계전기 또는 접촉기 토폴로지를 사용하는 경우 초고속 반도체 퓨즈는 보조 물리적 절연을 제공합니다. 또한 제어 펌웨어는 dT/dt 벡터를 모니터링하여 가스 배출 또는 열 전파가 발생하기 전에 내부 단락을 감지합니다.

2. 고용량-LiFePO4 팩을 해외로 배송하기 위한 물류 및 안전 요구 사항은 무엇입니까?

모든 팩은 UN 38.3 규정에 따라 인증을 받아야 하며 30%에서 50% 사이의 충전 상태(SOC)로 배송되어야 합니다. 팩에는 강화된 내부 절연, 단락-회로 단자 보호 및 수분 밀봉-내부 포장 기능을 갖춘 UN-인증 위험 포장(9급 위험물)이 필요합니다. 자체 방전을 월별 0.5% 미만으로 제한하려면 운송 중에 BMS를 저전력 "딥 슬립 모드"로 설정해야 합니다.-

3. 특정 인버터 프로토콜에 대한 맞춤형 OEM/ODM BMS 펌웨어 적용의 경계는 무엇입니까?

사용자 정의 경계에는 CANbus/RS485 프레임 구조 수정, 사용자 정의 Modbus 레지스터 주소 매핑, 동적 SOC/SOH 계산 알고리즘 조정, 사용자 정의 온도/전압 트립 곡선 구성이 포함됩니다. 물리적 계층 수정을 통해 시스템 전압 제한(최대 1000VDC)을 기반으로 솔리드 스테이트 MOSFET 스위칭 또는 외부 접촉기 드라이버 회로 간의 옵션을 허용합니다. 펌웨어 프로토콜 조정을 위한 표준 엔지니어링 소요 시간은 일반적으로 2~3주입니다.
